Beim Einsetzen einer Bürste muss geprüft werden, ob sie zur Drehrichtung des Maschinenkopfs passt. Das sollte nicht allein vom Gedächtnis abhängen. Für Quickfix-Bürsten von Cepicat gilt: Blau steht für die Drehung im Uhrzeigersinn (CW), Rot für die Drehung gegen den Uhrzeigersinn (CCW).
Visuelles Poka Yoke beim Bürstenwechsel
Poka Yoke soll Fehler verhindern oder sie erkennbar machen, bevor sie in den nächsten Arbeitsschritt gelangen. Beim Bürstenwechsel hilft die Farbkennzeichnung dabei, die passende Bürste für jeden Kopf zu erkennen.
Die Kennzeichnung befindet sich direkt am Bauteil. Der Bediener muss sich die Zuordnung deshalb nicht ausschließlich merken. Die Farbe dient als Orientierungshilfe; sie verhindert eine falsche Montage nicht mechanisch.
Zwei Farben, zwei Drehrichtungen

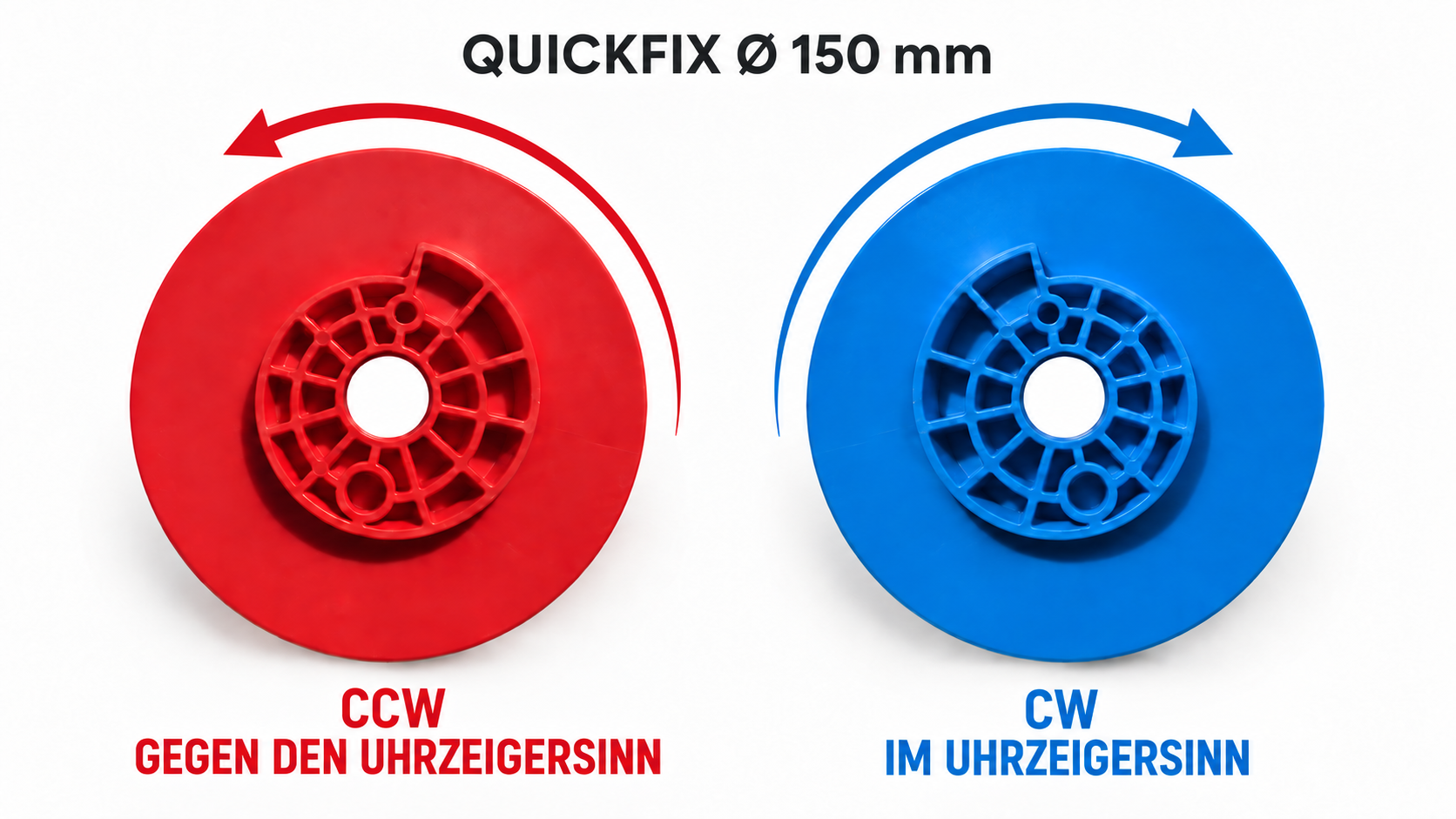

Die Abbildung zeigt zwei Quickfix-Bürsten mit 150 mm Durchmesser: links Rot mit einem Pfeil gegen den Uhrzeigersinn, rechts Blau mit einem Pfeil im Uhrzeigersinn. Die Aufnahmegeometrie der blauen Bürste ist spiegelbildlich zur roten; beide haben denselben Durchmesser. Die Kürzel CCW und CW ergänzen die Farben, damit die Zuordnung nicht allein von der Farberkennung abhängt.
Links und rechts bezeichnen die Anordnung im Bild, keine vorgeschriebenen Einbaupositionen an der Maschine. Jede Bürste muss zur Drehrichtung ihres Maschinenkopfs passen.
Pfeile aus derselben Blickrichtung vergleichen
Dieselbe Drehbewegung erscheint von einer Seite der Scheibe aus im Uhrzeigersinn und von der anderen Seite aus gegen den Uhrzeigersinn. Maßgeblich sind deshalb die vom Maschinenhersteller festgelegte Blickrichtung und seine Kennzeichnungen.
Bei stillgesetzter Maschine und unter Einhaltung des vorgesehenen Wechselverfahrens werden die Drehrichtungskennzeichnung am Kopf, Farbe und Kennzeichnung der Bürste sowie deren korrekte Befestigung vor dem Wiederanlauf geprüft.
Dieses visuelle Poka Yoke soll die richtige Auswahl beim Einbau erleichtern und eine Verwechslung vor dem Maschinenstart erkennbar machen.
Sie möchten die Bürsten Ihrer Maschine eindeutig zuordnen? Senden Sie uns das Maschinenmodell und ein Foto der Drehrichtungskennzeichnungen an den Köpfen. Wir prüfen, welche Quickfix-Bürste zu welcher Position passt.
